Como instalar ar condicionado split com segurança começa pela análise do ambiente e não pela perfuração da parede. É preciso escolher onde ficarão a evaporadora e a condensadora, prever o caminho dos tubos, preparar uma alimentação elétrica exclusiva e retirar o ar e a umidade do circuito com vácuo. A seguir, você entende a sequência do serviço, os valores usados nos testes e por que ferramentas próprias e qualificação técnica ajudam a proteger o desempenho e a garantia do aparelho.
Como instalar ar condicionado split: planejamento do serviço
Como instalar ar condicionado split de forma correta requer decisões antes de qualquer furo. O local das duas unidades, o percurso do cobre, o escoamento do dreno e a alimentação elétrica devem ser definidos em conjunto. Uma instalação de ar-condicionado bem planejada reduz retrabalho, evita passagens desnecessárias pela parede e permite conferir previamente as exigências do fabricante.
Quando um equipamento que já opera precisa ser retirado para reinstalação, o refrigerante não pode ser simplesmente liberado ao desconectar os tubos. O recolhimento exige procedimento e instrumentos adequados, tanto para reduzir riscos quanto para preservar a carga nas condições previstas para o sistema.
Onde posicionar a evaporadora
A unidade interna precisa de uma base firme, com distância mínima aproximada de 15 cm do teto e instalação em torno de 2,5 m do piso. Além de favorecer a circulação de ar, essas folgas mantêm espaço para limpar o filtro e realizar futuras manutenções.
Cortinas, móveis altos e divisórias não devem bloquear a entrada ou a saída de ar. Evite ainda lançar o fluxo frio diretamente e por longos períodos sobre cama, sofá ou mesa de trabalho. Um trajeto curto e viável até a área externa simplifica a passagem dos tubos e ajuda o dreno a manter o caimento.
Como escolher o ponto da condensadora
A unidade externa libera no ambiente o calor retirado do cômodo. Ela precisa ficar ventilada, acessível para inspeções e cercada pelas folgas previstas no manual. Instalar em nicho fechado ou em um ponto de forte insolação sem ventilação adequada eleva a temperatura de trabalho e pode aumentar o esforço do compressor.
A estrutura deve suportar peso e vibração durante anos. Em condomínios, é indispensável observar as regras para fachada e as medidas de segurança em altura. Percursos de cobre entre 5 m e 15 m são comuns, porém cada modelo define seus próprios limites, desnível permitido e eventual necessidade de carga adicional.
Ferramentas e materiais para uma execução técnica
Deixar tudo separado reduz o tempo em que as linhas permanecem abertas e evita interrupções durante corte, flangeamento e conexão. Equipamentos específicos de refrigeração não devem ser substituídos por soluções improvisadas.
Entre as ferramentas gerais e elétricas, normalmente entram:
- Furadeira com broca ou serra-copo adequada ao material da parede
- Parafusadeira, chaves Phillips e de fenda
- Alicate universal, decapador e multímetro
- Trena e nível de bolha
- Equipamentos de proteção compatíveis com trabalho em altura
Para preparar e testar o circuito frigorífico, são necessários:
- Cortador e escareador próprios para cobre
- Dobrador de tubos e flangeador
- Bomba de vácuo em boas condições
- Manifold compatível com o fluido do equipamento
Os principais materiais incluem:
- Tubos de cobre nas bitolas determinadas pelo fabricante
- Isolamento apropriado, com neoprene nos trechos externos
- Mangueira ou tubo de PVC para drenagem
- Suporte, chumbadores, buchas e parafusos adequados à base
- Cabos, condutor de proteção e disjuntor corretamente dimensionados
- Abraçadeiras e acabamento resistente às condições do local
Bomba de vácuo e manifold fazem parte do procedimento, não são itens opcionais. Eles permitem remover contaminantes gasosos, acompanhar o comportamento do circuito e verificar sua estabilidade antes da abertura das válvulas.
Fixação e passagem pela parede
A referência inicial é a evaporadora. Sua altura e seu alinhamento definem onde ficará a abertura e como tubos, cabos e dreno chegarão à unidade externa.
Placa nivelada e abertura com caimento
A placa traseira deve ser nivelada e presa com fixadores próprios para o tipo de alvenaria. Se a unidade interna ficar torta, a água da bandeja pode não seguir para o dreno e acabar pingando dentro do cômodo.
O furo costuma medir de 65 mm a 75 mm de diâmetro. A abertura precisa descer para o lado externo cerca de 1 cm a cada 50 cm, acompanhando o escoamento da água. Antes de perfurar, o profissional deve investigar a presença de vigas, instalações hidráulicas e fiação embutida.
Com o conjunto encaminhado pela passagem, a evaporadora é encaixada nos pontos de trava. Ela deve permanecer estável, sem folgas e sem esmagar ou tensionar as linhas na parte traseira.
Base firme para a unidade externa

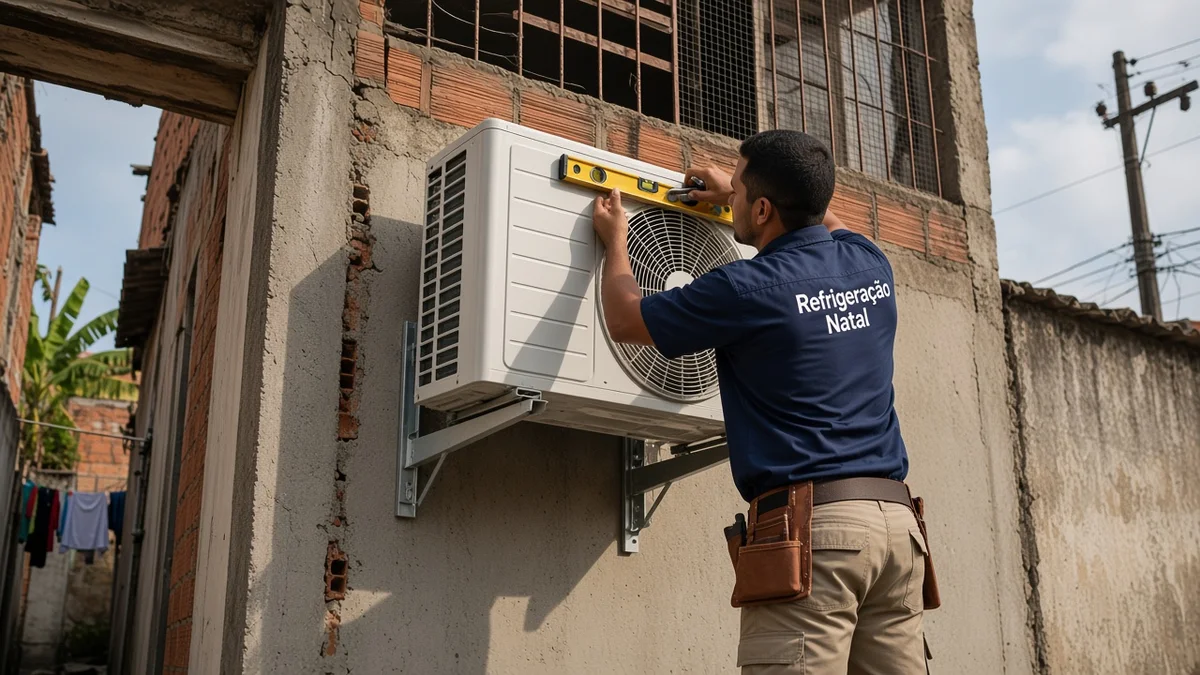

O suporte metálico deve ser fixado com chumbadores apropriados para concreto, alvenaria ou outra base existente. A resistência e o alinhamento precisam ser conferidos antes de receber o peso da condensadora.
Depois de apoiada, a unidade externa é parafusada e nivelada. Uma montagem frouxa favorece vibrações, transmite ruído à estrutura e pode permitir deslocamentos com o uso.
Preparação e conexão dos tubos de cobre
As linhas unem as unidades e transportam o refrigerante, geralmente R-32 ou R-410A nos splits atuais. O diâmetro de cada tubo é definido para o modelo; trocar bitolas ou adaptar conexões altera as condições de circulação.
O caminho deve ser protegido e ter curvas amplas feitas com dobrador. Forçar o cobre com as mãos pode achatar sua seção interna. O corte pede ferramenta própria, e as rebarbas devem ser removidas com cuidado para que nenhum fragmento entre no sistema.
Nas pontas, o flangeamento cria a superfície de vedação. Flanges desalinhados, rachados ou muito finos estão entre as causas de vazamento. As porcas precisam entrar sem cruzar a rosca e receber o torque especificado, sem aperto por estimativa.
O isolamento térmico deve cobrir toda a extensão das duas linhas, inclusive as emendas. Neoprene é mais resistente na área externa, enquanto materiais adequados para uso interno podem revestir os demais trechos. Falhas nessa proteção geram condensação, perda de desempenho e manchas de umidade.
O dreno também exige percurso contínuo para baixo. Ele não deve formar elevações, sifões improvisados ou curvas que retenham água, pois o acúmulo pode retornar à bandeja e causar gotejamento.
Circuito elétrico exclusivo e aterramento
Antes da ligação, é preciso conferir na etiqueta a tensão, a corrente e o diagrama elétrico. Há aparelhos de 110V e 220V, e medir a rede evita uma alimentação incompatível. Aplicar 220V a um modelo 110V pode danificá-lo imediatamente; fornecer 110V a um equipamento 220V impede a operação prevista.
A interligação entre evaporadora e condensadora muitas vezes usa fase, neutro e comunicação, além do terra, mas essa configuração varia. A numeração dos terminais deve ser reproduzida exatamente nas duas unidades de acordo com o esquema do fabricante.
O split requer circuito exclusivo, condutores calculados para corrente e distância, aterramento efetivo e disjuntor adequado. Dividir a alimentação com chuveiro, forno ou outro equipamento de alta potência favorece aquecimento, queda de tensão e desarmes.
Antes de energizar, devem ser verificados o aperto de todos os bornes, a continuidade do condutor de proteção e a inexistência de cobre exposto. Como erros nessa fase podem provocar choque, incêndio e queima da placa, a execução deve ficar com profissional que tenha qualificação elétrica.
Vácuo, teste de estanqueidade e partida

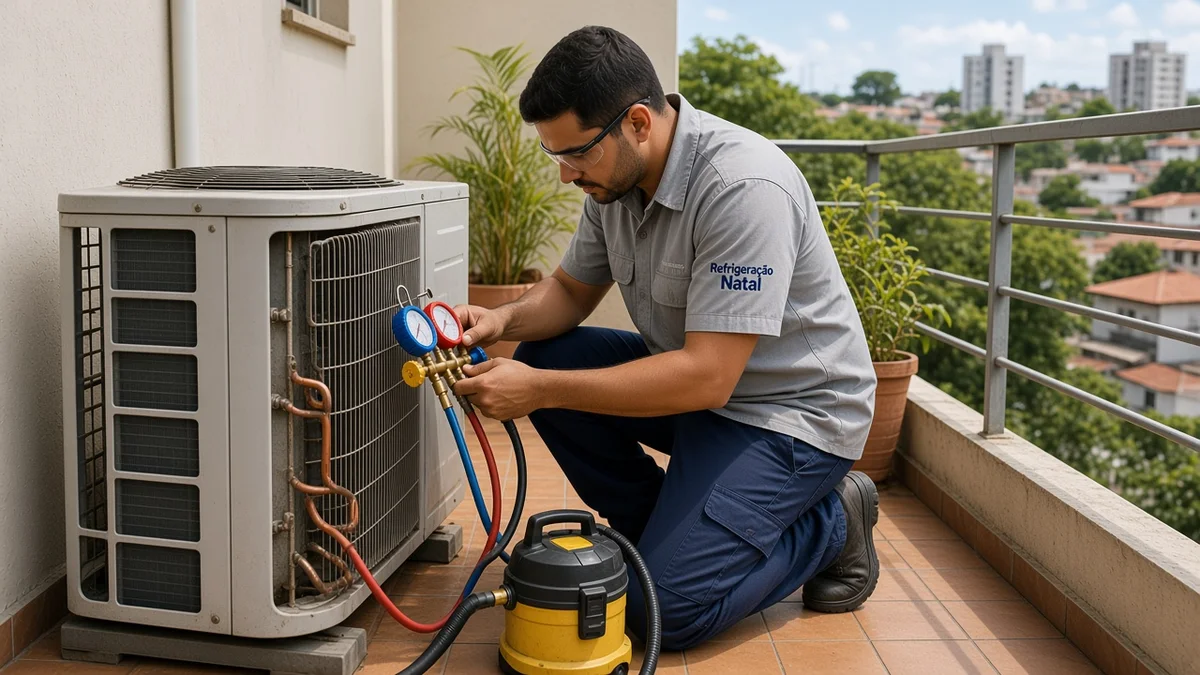

Depois de fechar as conexões, o manifold liga a bomba de vácuo ao circuito enquanto as válvulas da condensadora continuam fechadas. A finalidade é retirar ar e vapor de água que poderiam reagir com óleo e refrigerante, reduzir a eficiência e comprometer o compressor.
Em condições comuns, essa etapa leva de 30 a 60 minutos, conforme extensão dos tubos, capacidade da bomba e umidade presente. Cronometrar apenas o tempo não comprova o resultado: os instrumentos precisam indicar a condição adequada para aquele procedimento.
Após isolar a bomba, o profissional observa se o vácuo permanece estável. Uma alteração pode revelar vazamento, flange defeituoso, conexão inadequada ou umidade residual. A causa deve ser localizada e corrigida antes de liberar o R-32 ou o R-410A contido na unidade externa.
Confirmada a estanqueidade, as válvulas são abertas na ordem indicada no manual. Se a linha ultrapassar o comprimento atendido pela carga original, o complemento de refrigerante deve ser calculado e pesado. Regular a quantidade somente pela pressão não substitui a especificação do fabricante.
Na partida, são avaliados ruído, vibração, drenagem e corrente elétrica. A amperagem deve permanecer compatível com a placa do equipamento; valores anormais podem apontar problema elétrico, mecânico ou de carga.
Outro parâmetro é o delta T, diferença entre o ar de retorno e o ar insuflado pela evaporadora. Em uma condição usual de teste, espera-se cerca de 8°C a 12°C, com variação conforme temperatura, umidade e modo selecionado. Uma instalação sem obstáculos costuma ser concluída em 3 a 5 horas.
Cuidados que preservam desempenho e garantia
O manual do modelo deve orientar distâncias, torques, desníveis, bitolas, carga adicional e ligação elétrica. Registrar as medições e guardar o comprovante do serviço ajuda a demonstrar que o aparelho foi instalado dentro das condições previstas.
Depois da entrega, manter entradas de ar livres, higienizar os filtros na periodicidade recomendada e observar ruídos ou gotejamento evita que pequenos sinais sejam ignorados. Qualquer correção que envolva refrigerante, componentes elétricos ou acesso em altura exige ferramentas e capacitação adequadas.
Conclusão
Como instalar ar condicionado split com segurança envolve uma cadeia de decisões dependentes: posicionar corretamente as unidades, nivelar as bases, preparar flanges confiáveis, isolar o cobre, dar caimento ao dreno, providenciar circuito exclusivo e concluir o vácuo antes de abrir as válvulas.
A estabilidade do sistema, a corrente e o delta T aproximado de 8°C a 12°C ajudam a confirmar a partida dentro dos parâmetros. Pular verificações pode causar vazamento, baixo rendimento, desgaste do compressor e dificuldade para acionar a garantia.
Sem bomba de vácuo, manifold, flangeador e habilitação para refrigeração, elétrica e trabalho em altura, a alternativa segura é contratar assistência especializada. Em Natal, uma instalação documentada e alinhada ao manual protege o investimento e reduz correções posteriores.
Perguntas Frequentes
Respostas rápidas sobre o tema deste artigo. Se a sua dúvida for específica ao equipamento, envie fotos pelo WhatsApp.
Por que não se deve liberar o refrigerante antes de fazer o vácuo?
Porque o ar e a umidade presos nas linhas podem contaminar o óleo, prejudicar o fluido refrigerante e acelerar o desgaste do compressor. A bomba de vácuo deve operar até alcançar a condição adequada, que precisa permanecer estável após o isolamento do circuito. Só então as válvulas da condensadora podem ser abertas conforme o manual.
Qual é a medida usual do furo de passagem das linhas do split?
Em instalações convencionais, o diâmetro costuma ficar entre 65 mm e 75 mm, espaço necessário para os tubos isolados, a interligação elétrica e o dreno. O furo deve cair em direção ao exterior, aproximadamente 1 cm a cada 50 cm, para que a água condensada escoe por gravidade.
Quanto tempo costuma durar a instalação completa de um split?
Sem dificuldades estruturais ou elétricas, o trabalho geralmente leva de 3 a 5 horas. Esse período inclui fixações, preparação e conexão dos tubos, vácuo e verificações de funcionamento. Percursos longos, paredes complexas e serviço em altura podem prolongar a execução; o vácuo, isoladamente, costuma exigir de 30 a 60 minutos.
É correto alimentar o ar-condicionado por uma tomada compartilhada?
Não é a solução indicada para uma instalação fixa. A alimentação deve obedecer ao esquema do fabricante e usar circuito exclusivo, cabos dimensionados, aterramento funcional e disjuntor compatível. Dividir uma tomada comum com outros aparelhos pode causar aquecimento dos condutores, desarmes frequentes e risco elétrico.
O comprimento das linhas de cobre interfere no desempenho?
Sim. Muitos modelos aceitam percursos de 5 m a 15 m, mas os limites mínimo e máximo e a carga de fábrica variam. Quando a linha ultrapassa a medida coberta pelo fabricante, pode ser necessário acrescentar refrigerante na quantidade calculada e pesada. Improvisar a carga pode reduzir a capacidade e exigir demais do compressor.
Uma instalação inadequada pode comprometer a garantia do aparelho?
Pode. Alguns fabricantes exigem profissional habilitado, comprovante do serviço e atendimento integral ao manual. Problemas ligados a vazamentos, flangeamento, ausência de vácuo ou ligação elétrica incorreta podem não ser cobertos. Documentar uma execução técnica facilita demonstrar que as condições de instalação foram respeitadas.
